Жаккардовые ткани

Структура и принцип производства жаккардовых полотен

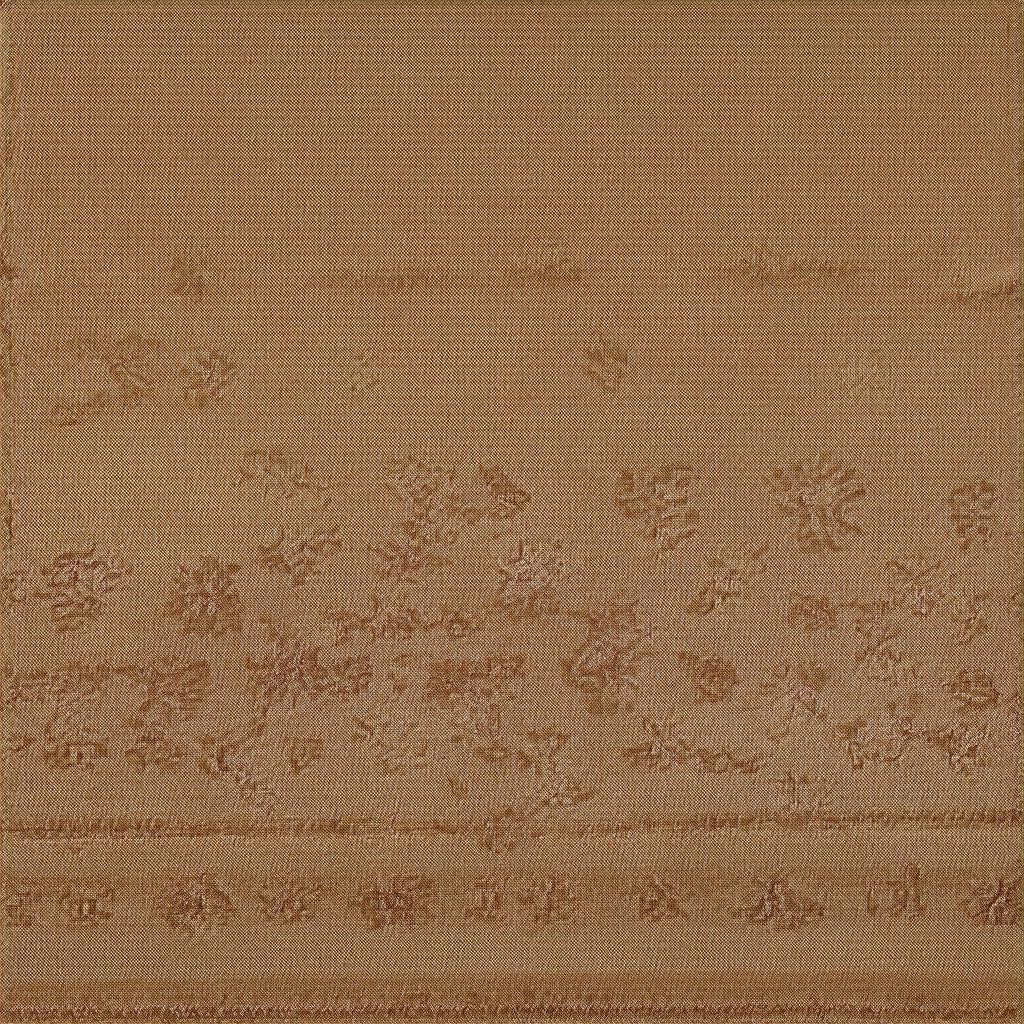

Жаккард — это разновидность крупноузорчатого переплетения, формируемого на станках с программным управлением (современные аналоги механизма Жаккарда). В отличие от простых саржевых или атласных структур, жаккардовый раппорт может содержать до нескольких тысяч нитей, что позволяет воспроизводить сложные многоцветные орнаменты и даже фотографические изображения. При изготовлении мебельных полотен используются два основных типа нитей: основа (продольная) и уток (поперечная). Для повышения износостойкости в состав вводят полиэстер, нейлон или вискозу в соотношении от 40 % до 80 % синтетических волокон.

Основные технические характеристики для обивки предметов интерьера

Плотность (г/м²): для кресел и диванов рекомендуется значение 350–550 г/м². Полотна легче 300 г/м² склонны к истиранию в зонах постоянного контакта (сиденье, подлокотники).
Устойчивость к истиранию (тест Мартиндейла): минимальный показатель для обивочного жаккарда — 25 000 циклов. Для коммерческого использования (гостиницы, офисы) — от 40 000 циклов.
Стойкость к выцветанию (шкала серой шкалы): 4–5 баллов из 5 при тестировании по стандарту ISO 105-B02 (ксеноновая лампа). Без специализированного пигментирования жаккард уступает по светостойкости полиэфирным микрофибрам на 15–20 %.
Прочность на разрыв (ASTM D5034): не менее 40 Н (Ньютонов) по основе и 35 Н по утку для мебельного назначения.
Устойчивость к образованию катышков (пиллинг): тест по стандарту ISO 12945-2 — не ниже класса 4 (шкала от 1 до 5).

Сравнение жаккарда с альтернативными материалами для обивки

Жаккард vs флок: флок — это ворсовый материал, получаемый электростатическим нанесением нейлонового ворса на адгезивную основу. Флок мягче, но уступает жаккарду по воздухопроницаемости (0,4–0,6 см³/см²·с против 1,2–1,8 у жаккарда). Флок быстрее изнашивается на сгибах — появление микротрещин возможно уже через 18–24 месяца активной эксплуатации.
Жаккард vs велюр: велюр (петельное ворсовое покрытие) дает более бархатистую поверхность, но при интенсивной нагрузке на сиденье (более 4–5 часов в день) ворс разбивается, теряя 30–40 % высоты за 2 года. Жаккард сохраняет рельеф до 7–10 лет без значительных деформаций.
Жаккард vs шенилл: шенилл (натуральный хлопок с добавлением полиэстера) имеет меньшую плотность (200–350 г/м²) и более низкий порог истирания (15 000–20 000 циклов Мартиндейла). Рекомендуется для декоративных подушек или спинок с минимальной нагрузкой.

Стандарты качества и сертификация на 2026 год

При выборе жаккардового покрытия для перетяжки обращайте внимание на маркировки OEKO-TEX Standard 100 (1-й класс — для детских изделий) или REACH (соответствие европейским нормам по содержанию формальдегида, пестицидов, тяжёлых металлов). В производстве 2026 года активно внедряются технологии Clear Coat — финишное покрытие из меламиновой смолы, увеличивающее устойчивость к потёртостям на 25–30 % по сравнению с необработанными полотнами. Также для коммерческих проектов рекомендованы жаккардовые материалы с обработкой Teflon (репеллентность к жидкостям — масло/вода класс 6/6 по AATCC 118).

При оценке пригодности конкретного артикула для дивана или кресла учитывайте показатель «нагрузка на поверхность» (max S — статическая нагрузка в кг/м²). Для большинства жаккардовых материалов с основой из полиэстера предельная статическая нагрузка составляет 80–120 кг/м², для образцов с усиленной сердечником нитью — до 160 кг/м². Помните: декоративное плетение (высокая детализация рисунка) обычно снижает эластичность, поэтому в местах сгибов (передняя грань сиденья) рекомендуется использовать дополнительный слой защиты — поролоновую прокладку толщиной 5–8 мм.

Добавлено: 25.04.2026
